Objetivos de una de las obras más importantes por dimensión e impacto Objetivos de una de las obras más importantes por dimensión e impacto
Este azud nivelador es una estructura hidráulica encargada de elevar el nivel de agua en el río Salado para generar un desnivel suficiente que garantice su ingreso al Canal de Enlace, el cual ha sido establecido en 18 m3/s. Se ubica en territorio de Santiago del Estero, a unos 3.000 m al sur del límite con Salta; en las cercanías de la Localidad de Cruz Bajada.
También te puede interesar:
Igualmente, el azud será capaz de garantizar el abastecimiento normal de la obra de toma y la descarga permanentemente del caudal ecológico, fijado en 9 m3/s.

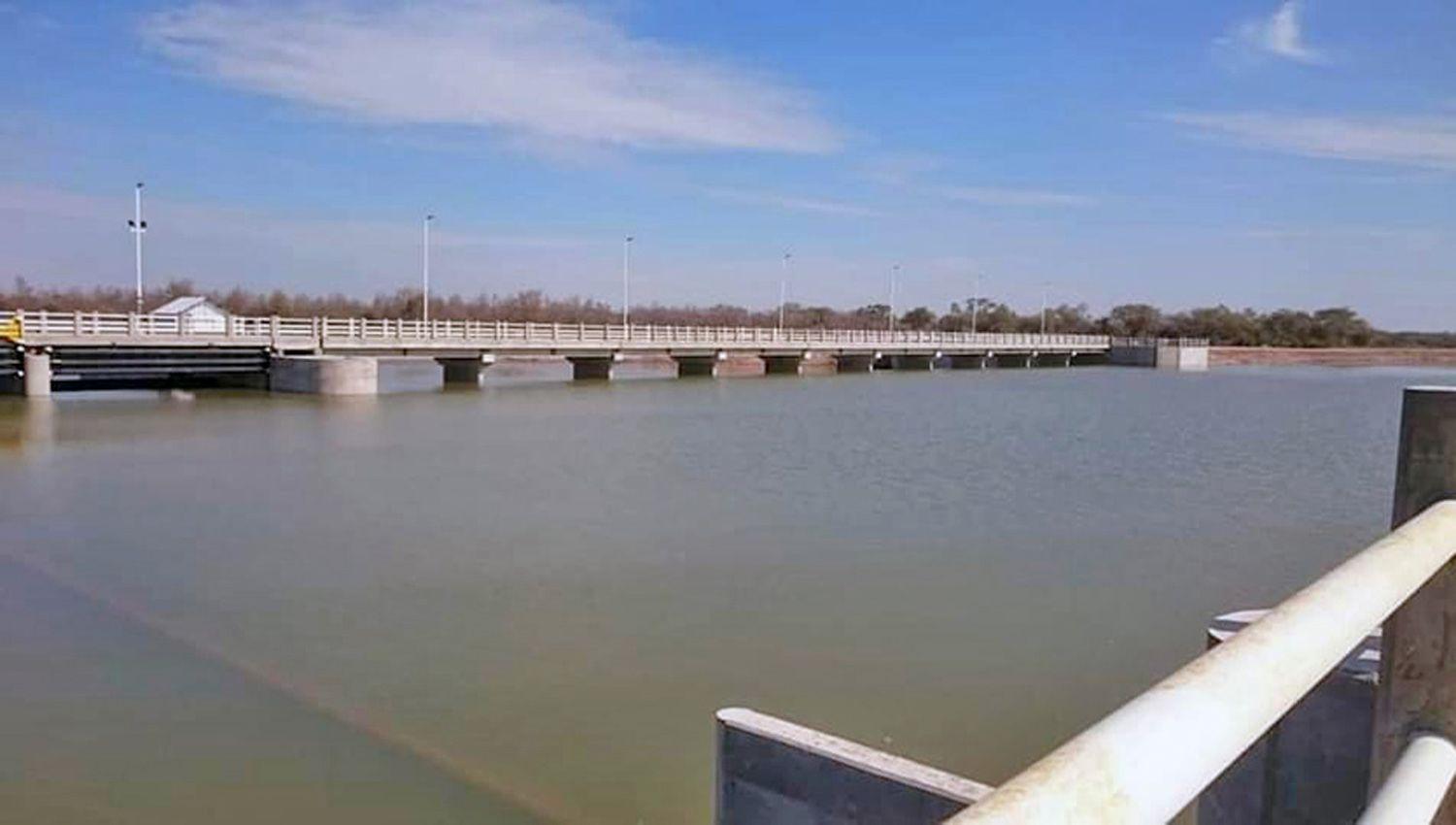

Este azud posee una altura de 3 metros por sobre el lecho del río y posee una longitud total de 192 metros conformada por un vertedero de 13 vanos de 12,30 m y 9 compuertas planas de 2,70 metros cada una con accionamiento electromecánico
La obra cuenta con una estructura de transferencia de peces (escala de peces), destinada a asegurar la migración de estos vertebrados en los periodos de desove.
Igualmente, se ha previsto que por sobre el coronamiento del azud se construya un puente para acceder a la margen derecha del río Salado y sus terraplenes de aproximación.
Se ha propuesto para la captación de los caudales a derivar, un recinto desarenador a modo de ante toma y dentro del cauce del río, es una planta rectangular y sus dimensiones son de 71 m de largo por 33,60 m de ancho.
La obra de toma propiamente dicha capta los caudales a derivar por un umbral lateral de control que es regulado por compuertas planas y rejas de protección, necesarias éstas para evitar el ingreso al sistema toma - canal de elementos indeseables que pueda arrastrar el río.
La regulación del ingreso de agua es mediante un sistema de compuertas planas en la bocatoma, 12 unidades de 2,70 m de luz y 1,60 m de altura, que aseguran el caudal ingresante y sirven para cerrar totalmente la entrada de agua, con un accionamiento de las compuertas electromecánico (con un sistema manual para emergencias)
Las características geométricas de la obra de toma, son: un ancho de 43,20 m a la salida de la estructura de compuertas.
